Como escolher o seu redutor de pressão para garrafa de gás de laboratório?

Por que razão um redutor de pressão é essencial para a segurança?

O papel do redutor de pressão vai além da simples mecânica de fluidos. Este instrumento tem a capacidade de contribuir tanto para o bom funcionamento dos seus equipamentos como para a proteção dos colaboradores do laboratório.

Quais são os riscos associados a uma má escolha de um redutor de pressão para garrafa de gás de laboratório?

Tal como ilustra o nosso vídeo sobre o equipamento, negligenciar a escolha do redutor de gás de laboratório expõe a instalação a três níveis de riscos principais:

1. Riscos ligados às condições de segurança (fator humano): utilizar um redutor de pressão inadequado à natureza do gás (por exemplo, um redutor de latão com um gás corrosivo como a amónia) ou à pressão (ligar um redutor de 200 bar numa garrafa de 300 bar) pode causar fugas massivas ou até uma rutura mecânica violenta.
2. Riscos ligados à qualidade (contaminação): esta é uma "armadilha invisível". Um redutor de qualidade industrial utilizado para análise de traços (ppb) irá libertar impurezas (humidade, hidrocarbonetos) provenientes da sua membrana ou das suas juntas. Resultado: o seu gás especial ALPHAGAZ™ perde a pureza logo à saída da garrafa, adulterando as suas linhas de base em cromatografia e, consequentemente, as suas medições.
3. Custo e impacto material: uma sobrepressão acidental devido a um redutor defeituoso pode destruir as colunas capilares de um aparelho de análise ou os detetores sensíveis. O custo de substituição do instrumento ultrapassa largamente a poupança feita na compra de um redutor de "gama baixa". Além disso, um redutor com fuga significa uma garrafa que se esvazia rapidamente durante o fim de semana, provocando paragens de produção dispendiosas.

Descrição, função e importância do redutor de pressão para garrafa de gás de laboratório para a segurança

Para compreender a sua importância, é necessário observar como funciona o mecanismo interno de um redutor de pressão:

O redutor de pressão não é uma simples válvula de corte. É um elemento transformador de pressão dinâmica. A missão deste sistema é receber uma pressão de entrada variável (P1: a garrafa passa de 200 bar para 10 bar ao longo do tempo) e fornecer uma pressão de saída (P2) perfeitamente estável e constante.

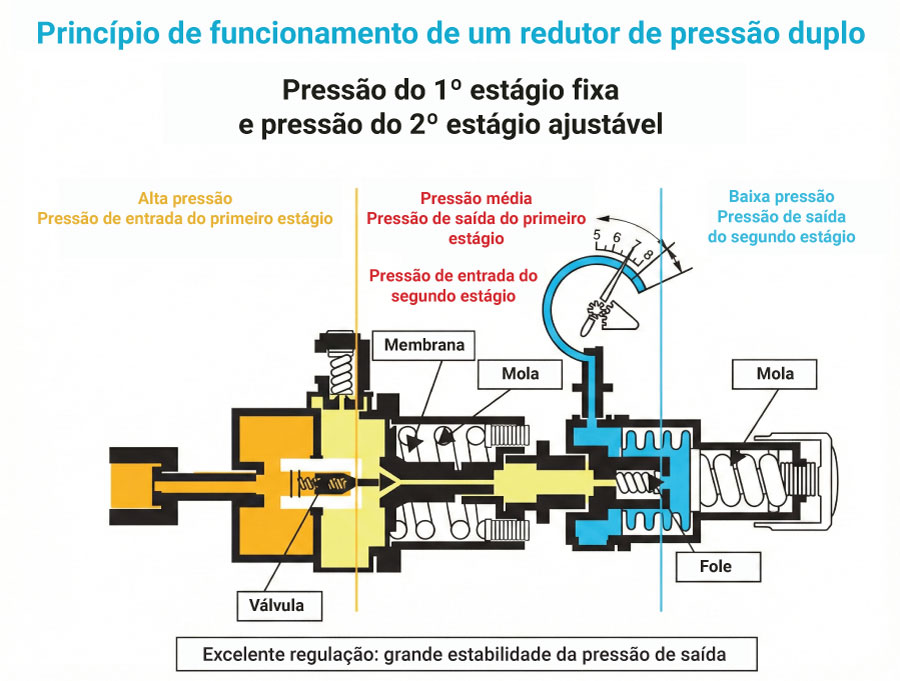

Para o laboratório, recomendamos especificamente a tecnologia de dupla redução (ou duplo estágio).

• O princípio: o gás sofre duas reduções sucessivas no mesmo corpo.
• A vantagem crítica: ao contrário de um redutor de simples redução, a pressão de saída não varia à medida que a garrafa se esvazia. Assim, evita o efeito de "deriva" que obriga o técnico a reajustar a pressão permanentemente. É a garantia de uma repetibilidade perfeita.

Como escolher o redutor de pressão adequado para a sua garrafa de gás de laboratório?

A escolha do redutor de pressão de laboratório exige uma análise criteriosa. Este deve responder a um conjunto de especificações precisas para garantir a compatibilidade química e física.

Critérios de seleção

Com base na nossa experiência técnica, eis as variáveis não negociáveis a considerar ao escolher o seu redutor de pressão para garrafa de gás de laboratório:

• Natureza do gás: inerte, inflamável, comburente ou corrosivo? -> define as diferentes opções de materiais: latão, latão cromado ou aço inoxidável.
• Pureza do gás: industrial, ALPHAGAZ™ 1 (análise em %) ou ALPHAGAZ™ 2 (análise em ppm/ppb) -> define o tipo de membrana: borracha versus inox/Hastelloy.
• Pressão de entrada: garrafa padrão (200 bar) ou alta pressão?
• Pressão e caudal de utilização: quais são as necessidades do instrumento?
• Ligação de saída: oliva, dupla anilha (compressão) ou NPT?
• Ambiente: ambiente controlado ou zona corrosiva?

Para simplificar este processo, utilizamos uma abordagem em duas etapas: 1) o diagnóstico do sistema existente e 2) a definição das novas necessidades.

Checklist prática em 5 questões para saber se pode utilizar um redutor de pressão existente

Tem um redutor de pressão guardado cuja origem ou estado desconhece? Não proceda à sua instalação sem uma verificação rigorosa. Submeta-o a este processo de diagnóstico especializado:

1. «Este redutor foi utilizado com um gás incompatível com a minha aplicação?»
   Diagnóstico: se o redutor foi utilizado com um gás corrosivo, é provável que esteja danificado internamente. Se foi utilizado com óleo ou ar comprimido, está contaminado e é estritamente proibido para oxigénio (risco de ignição) ou para gases puros (contaminação). Em caso de dúvida, deve ser descartado.
2. «Está em bom estado?»
   Diagnóstico: inspecione os manómetros (estão partidos ou deformados?), a rosca de entrada (apresenta mossas ou limalhas?) e o manípulo de regulação (roda suavemente sem prender?). Uma degradação exterior é frequentemente sinal de uma falha interna.
3. «Se estava guardado, foi armazenado corretamente?»
   Diagnóstico: os orifícios (entrada/saída) estão protegidos por tampões de proteção? Caso contrário, entraram poeiras e humidade no sistema. Para uma análise crítica, este redutor passará a ser uma fonte de poluição.
4. «A ligação faz-se de forma natural? É a ligação correta para a minha garrafa?»
   Diagnóstico: nunca force. Em Portugal, as ligações seguem normas de segurança rigorosas (geralmente normas AFNOR). Se sentir resistência ao enroscar manualmente, não se trata do redutor correto. O uso de adaptadores é fortemente desaconselhado por razões de segurança.
5. «Assegura o grau de limpeza necessário para a minha análise?»
   Diagnóstico: um redutor antigo com uma membrana de elastómero porosa irá libertar impurezas (fenómeno de outgassing) no fluxo de gás. Para aplicações com ALPHAGAZ™, apenas é aceitável um redutor com membrana metálica, que garanta a total isenção de contaminantes.

Checklist prática para escolher o seu novo redutor de pressão

Se o redutor existente foi "reprovado" no diagnóstico anterior, veja como definir as suas necessidades para encomendar um novo (com base no método de "definição de novas necessidades" que oferecemos):

1. «Qual é o gás?»
   Ação: identifique o gás para determinar a compatibilidade dos materiais (aço inoxidável obrigatório para gases corrosivos; latão desengordurado para oxigénio).
2. «Qual é o nível de pureza do gás?»
   Ação: para a gama ALPHAGAZ™, é necessária uma tecnologia de fole ou membrana metálica para evitar a difusão de impurezas e garantir a estanqueidade.
3. «Qual é o tipo de ligação da minha garrafa?»
   Ação: Verifique a válvula da garrafa ou a ficha técnica (Ex: azoto = tipo C, rosca à direita).
4. «Qual é a pressão na garrafa?»
   Ação: verifique se as suas garrafas são de 200 bar (padrão) ou superior. O manómetro de entrada deve ser compatível com esta gama de pressão.
5. «De que pressão de saída necessito?»
   Ação: consulte as especificações técnicas do seu instrumento (por exemplo, um GC requer frequentemente 5 bar. Um redutor de 0-10 bar será mais preciso do que um de 0-50 bar).
6. «Que estabilidade de pressão é necessária?»
   Ação: para aparelhos de análise sensíveis, opte sistematicamente por um redutor de dupla expansão.
7. «O gás é perigoso para o utilizador?»
   Ação: se o gás for tóxico (por exemplo: monóxido de carbono) ou inflamável (por exemplo: hidrogénio), preveja uma canalização de purga para o exterior, ligada à válvula de segurança do redutor.
8. «Conheço as boas práticas para montar um redutor?»
   Ação: desaperte totalmente o manípulo de regulação antes de abrir a garrafa para evitar o "golpe de aríete" na membrana. Abra a garrafa lentamente.

Manutenção e vida útil do redutor de pressão

Aviso de segurança: um redutor de pressão não é eterno (vida útil de 5 a 10 anos, dependendo da utilização). Se herdar um redutor de um colega, considere-o como "suspeito" até prova em contrário. Ao menor sinal de dúvida – seja um manómetro deformado, um vestígio de óleo numa aplicação de O₂, ou um armazenamento prolongado sem tampões de proteção – não hesite: substitua-o. A sua segurança e a precisão dos seus resultados valem muito mais do que o custo de um redutor novo.

Conselhos de manutenção:

• Efetue um teste de estanqueidade anual (com um detetor de fugas "Mil Bolhas" compatível ou eletrónico).
• Nunca lubrifique um redutor (perigo de explosão fatal em contacto com oxigénio).
• Verifique se o ponteiro dos manómetros regressa devidamente a zero.

Conselhos de armazenamento:

• Alivie a tensão da mola de regulação (manípulo desapertado) para não fatigar a membrana.
• Vede sistematicamente os orifícios de entrada e saída para evitar a entrada de poeiras.
• Guarde numa caixa limpa, ao abrigo de impactos.

Questões frequentes

Respostas rápidas às suas dúvidas sobre a escolha do redutor de pressão

P. Posso utilizar um redutor de O₂ numa garrafa de azoto?
R. Não. As ligações são diferentes (Tipo F vs Tipo C) precisamente para evitar erros. Nunca utilize adaptadores, pois um redutor que tenha sido utilizado com azoto (potencialmente contaminado com gorduras ou hidrocarbonetos) poderá representar um perigo de explosão fatal se, mais tarde, for utilizado com uma garrafa de oxigénio.

P. Qual é a vida útil de um redutor de pressão de laboratório?
R. A vida útil recomendada é geralmente de 5 a 10 anos. No entanto, este período depende do ambiente (se é corrosivo ou não) e da intensidade de utilização. Deve ser efetuado um controlo visual e um teste de estanqueidade anualmente.

P. Deve-se abrir a garrafa de gás com o redutor aberto ou fechado?
R. O redutor deve estar sempre "fechado" (manípulo de regulação totalmente desapertado, livre) antes de abrir a válvula da garrafa. Isto evita o envio de um choque de pressão brutal para a membrana (golpe de aríete) e para o instrumento instalado a jusante.

P. Qual é a diferença entre um redutor de simples ou dupla redução?
R. Um redutor de dupla redução permite compensar a queda de pressão na garrafa para manter uma pressão de saída estável. É um equipamento indispensável para a cromatografia (GC) de modo a garantir a reprodutibilidade das análises.

Outras perguntas frequentes sobre como escolher o seu redutor de pressão para garrafa de gás de laboratório

• Quais são os critérios para escolher o redutor de pressão para a sua garrafa de gás de laboratório?
• Que tipo de redutor de pressão escolher para garantir a compatibilidade com os gases?
• Quais são as características dos redutores para gases tóxicos e corrosivos?
• Como garantir um resultado ideal no ponto de utilização dos seus gases?
