Como otimizar o arrefecimento de reatores industriais?

Integração da criogenia num reator industrial

Porque é que o azoto líquido tem características de arrefecimento superiores às dos fluidos convencionais?

O azoto líquido (-196 °C) garante um arrefecimento quase imediato em reações fortemente exotérmicas. Esta técnica tira partido da propriedade do azoto de armazenar grandes quantidades de frio (frigorias). Ao contrário das soluções com sistemas de frio mecânico, a criogenia assegura a máxima flexibilidade e eficácia para necessidades pontuais de alta potência térmica. Trata-se de uma solução de inovação amplamente utilizada na produção de compostos sensíveis.

Como dimensionar um sistema de arrefecimento criogénico de um reator?

O dimensionamento destes equipamentos baseia-se no cálculo eficiente das necessidades térmicas em frigorias, considerando a taxa máxima de carga térmica em calorias entre o fluido de transferência de calor e o meio reacional. Além disso, o cálculo integra as características térmicas das paredes do reator face à potência da reação exotérmica. Posteriormente, o dimensionamento do permutador de calor para azoto líquido é projetado tendo em conta a pressão útil necessária para compensar a contração dos gases durante o arrefecimento.

Quadro regulamentar para a segurança de instalações de arrefecimento de reatores com azoto criogénico

Qual a regulamentação aplicável ao principal risco associado ao azoto líquido?

Durante a utilização de azoto criogénico num permutador para arrefecer um reator, o azoto vaporiza-se após arrefecer o fluido de transferência de calor. Este azoto gasoso obriga ao cumprimento de regras de segurança exigentes associadas ao risco de anoxia (asfixia por falta de oxigénio). Para garantir a segurança dos trabalhadores, existem normas rigorosas que regem estes riscos, as quais impõem:

• A instalação de sistemas de deteção de oxigénio.
• A aplicação de procedimentos rigorosos e medidas adequadas, bem como a formação dos colaboradores, permitindo desenvolver competências e garantindo com sucesso que o sistema atenda aos padrões de segurança necessários.

Porque é que o azoto criogénico favorece a redução das emissões de gases de efeito de estufa?

No âmbito da descarbonização, azoto líquido permite reduzir de forma eficiente as emissões de gases de efeito de estufa, oferecendo um método sustentável, ao contrário dos fluidos convencionais utilizados em tecnologias de arrefecimento mecânico (como os CFC). O seu armazenamento em reservatórios criogénicos não está sujeito a regulamentações sobre substâncias com impacto climático, pelo que não exige declarações ou relatórios obrigatórios às autoridades.

Escolha do plano estratégico de arrefecimento do reator

Porque escolher um reator encamisado compartimentado?

As camisas compartimentadas permitem selecionar mais facilmente as diferentes zonas de transferência térmica em função do volume de carga. Isto otimiza o tempo de resposta térmica, gerindo as frigorias apenas nas zonas úteis, em vez de arrefecer áreas onde não existe carga. Na indústria química, esta flexibilidade operacional e de funcionamento é essencial para gerir reações com volumes variáveis, oferecendo a vantagem de proporcionar um gradiente térmico homogéneo, sem pontos quentes capazes de causar a deterioração do produto ou comprometer a segurança do processo.

Que vantagens apresentam as serpentinas internas?

As serpentinas internas oferecem uma superfície de permuta direta no meio reacional. São utilizadas, em particular, em reações fortemente exotérmicas nas quais a parede do reator já não oferece uma resposta térmica suficiente. Embora a sua limpeza apresente constrangimentos específicos, a sua capacidade para dissipar rapidamente a energia térmica favorece a sua aplicação em produções por lotes. Na Europa, o seu projeto deve respeitar obrigatoriamente a diretiva PED (Pressure Equipment Directive) para garantir a integridade e a segurança operacional dos equipamentos sob pressão.

Sinergia entre o arrefecimento criogénico e a inertização de tanques de produtos

Qual o princípio subjacente à utilização de azoto líquido para a inertização de reatores?

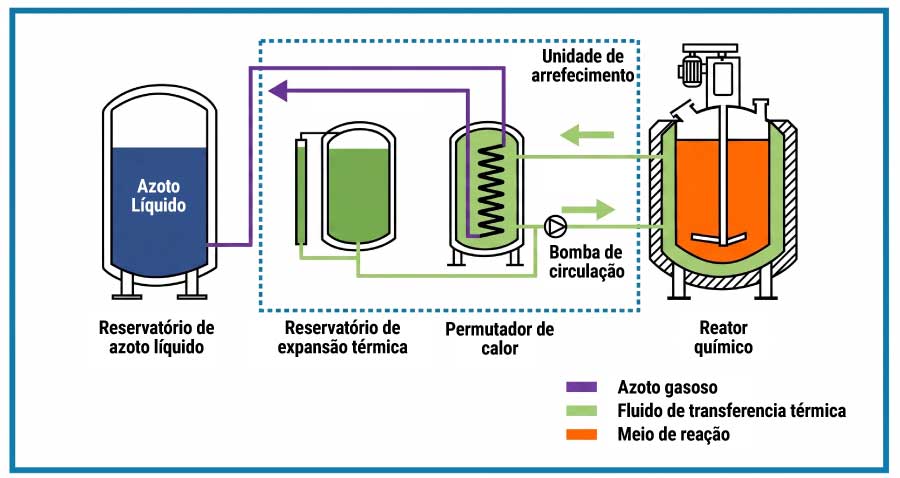

O azoto líquido possui as propriedades de um fluido criogénico; estando no estado líquido a -196 °C, armazena grandes quantidades de frio (frigorias), o que favorece a termorregulação dos fluidos de transferência de calor. O azoto líquido, utilizado no permutador de calor, absorve energia através da cedência de frigorias. O calor (calorias) libertado pela reação exotérmica provoca a vaporização do azoto líquido. O azoto gasoso gerado apresenta todas as propriedades necessárias para o tratamento e inertização de tanques de produtos químicos líquidos ou sólidos.

A qualidade do azoto gasoso produzido cumpre os padrões de qualidade para a inertização?

O azoto líquido utilizado para arrefecer os reatores apresenta as propriedades de um produto criogénico com características específicas, nomeadamente um baixo teor de impurezas e um nível de humidade extremamente reduzido. Aquando da sua vaporização ao longo desta fase devido ao calor fornecido pela reação exotérmica, o azoto gasoso obtido apresenta uma qualidade que permite inertizar qualquer sistema de armazenamento de produtos líquidos ou sólidos, com total garantia de qualidade. Isto representa uma vantagem para a tecnologia de arrefecimento de reatores com azoto líquido em comparação com o arrefecimento mecânico, ao permitir uma dupla utilização desta utilidade em operações muito comum no setor químico.

Vantagens do arrefecimento criogénico vs. arrefecimento mecânico
