Quelle taille de bouteille de gaz choisir en laboratoire ?
Garantissez la fiabilité de vos analyses sans négliger votre confort au quotidien. Ce guide vous aide à choisir parmi les différentes bouteilles existantes l'emballage (taille de bouteille et type de robinet) le plus adapté à vos usages.
Lecture : 10 min
Todos conhecemos aquele momento de frustração: iniciar uma sequência de análise numa sexta-feira à tarde e perceber, na segunda-feira de manhã, que a garrafa de hélio está vazia. Ou ainda, a dificuldade de ter de movimentar uma garrafa de 80 kg num laboratório ou instalação com pouco espaço.
A escolha do tamanho ideal da garrafa de gás vai muito além de um simples item numa nota de encomenda, permite-lhe garantir a fiabilidade e a eficiência dos seus resultados analíticos. As garrafas constituem um importante elemento para a preservação da qualidade do produto. É um requisito que determina o seu conforto de trabalho, a sua segurança no dia a dia e permite-lhe garantir a fiabilidade dos seus resultados analíticos.
Para responder concretamente à questão "que tamanho de garrafa de gás escolher para o laboratório", os especialistas da Air Liquide conceberam este guia para os profissionais de laboratório, onde são explicados os diferentes formatos e tamanhos de garrafas de gás.
Qual é a garrafa mais adequada às suas necessidades?
Antes de falarmos do tamanho, falemos da sua atividade! A utilização dita o tipo de embalagem. Consoante os seus diferentes projetos, caso realize cromatografia de alta precisão ou cultura celular, as suas necessidades de autonomia e pureza diferem radicalmente.
Principais áreas de aplicação em laboratório
Para escolher o acondicionamento correto, defina primeiro o seu perfil de consumo tendo em conta as seguintes categorias:
- Instrumentação Analítica (GC, HPLC, ICP):
- Necessidade: pureza e estabilidade muito elevadas.
- Gases: hélio, azoto, hidrogénio (gases vetores) ou árgon (plasma ICP).
- Conselho: estes instrumentos consomem gás em contínuo. Privilegie as grandes capacidades (L50 ou quadros de garrafas) para evitar interrupções de fornecimento, ou a utilização de geradores, nomeadamente para o azoto.
- Calibração:
- Necessidade: precisão absoluta e facilidade de transporte.
- Gases: misturas complexas (NO, CO, SO₂).
- Conselho: as garrafas têm frequentemente de ser deslocadas de forma segura até ao instrumento. Os formatos compactos (S05, S10) ou portáteis são ideais para estas intervenções pontuais.
- Criação de atmosferas (cultura celular, câmaras de luvas):
- Necessidade: volumes elevados e fiabilidade.
- Gases: CO₂ (incubadoras), azoto/árgon (inertização).
- Conselho: nas incubadoras, uma interrupção pode ser fatal para as culturas. Garanta a segurança do fornecimento com garrafas dedicadas (ex. Gama ALPHAGAZ™) em tamanho L50 com central de abastecimento automática.
Que tamanho de garrafa escolher?
Esta é a questão logística número um. Escolher um tamanho demasiado grande ocupa demasiado espaço, incluindo de armazenamento, no laboratório, mas, por sua vez, escolher um tamanho demasiado pequeno multiplica o manuseamento das garrafas e aumenta o risco.
As garrafas de gás para laboratório da Air Liquide estão disponíveis em diferentes tamanhos, de forma a melhor responder aos consumos mais ou menos elevados de cada produto. As dimensões aqui indicadas são meramente indicativas e correspondem aos tamanhos mais comuns e utilizados. Os diferentes tipos de garrafas disponíveis para cada gás puro e mistura de gases estão indicados nas fichas de produto correspondentes a cada gama de gases.
Apresentamos abaixo uma tabela comparativa, baseada nos padrões da Air Liquide, que o irá ajudar a escolher o formato de garrafa que melhor se adapte às suas necessidades:
| Formato (Air Liquide) | Dimensões aprox. (diâm. / altura) | Peso (garrafa cheia) | Autonomia aprox. (a 200 bar)* | Perfil de utilização ideal |
|---|---|---|---|---|
| S01 (Formato "Ultraportátil") | ~ 5 kg | Intervenção e Terreno Perfeito para a calibração móvel de dispositivos de deteção ou ensaios pontuais em hotte. Transporta-se à mão. | ||
| S05 (Formato "Portátil") | ~ 50 cm alt. Ø 14 cm | ~ 7 a 10 kg | ~ 1 m³ | Intervenção e Terreno Ideal para a calibração móvel de dispositivos de deteção ou ensaios pontuais em hotte. Transporta-se à mão. |
| S10 (Formato "Compacto") | ~ 70 cm alt. Ø 18 cm | ~ 15 a 20 kg | ~ 2,1 m³ | Sob bancada Ideal para espaços reduzidos ou um consumo moderado (ex: gás de colisão em ICP-MS). Dispensa o uso de carrinhos de transporte pesados. |
| M20 (Formato "Standard") | ~ 1 m alt. Ø 20 cm | ~ 30 a 40 kg | ~ 4 m³ | Compromisso Oferece uma autonomia adequada para um único cromatógrafo. Manipulável por uma única pessoa (com precaução). |
| L50 (Formato "Industrial") | ~ 1,60 m alt. Ø 25 cm | ~ 70 a 80 kg | ~ 10 m³ | Alimentação central O padrão para gases vetores (He, N₂, Ar). Indispensável para ICP ou FID em contínuo. Atenção: o cumprimento das normas de segurança, como o uso de carrinhos e correntes, é obrigatório! |
| Quadro (V16: 16 bouteilles L50) | ~ 2 m aalt. 117 cm long | > 700 kg | ~ 89 a 180 m³ | Rede do edifício Para alimentar um piso inteiro ou uma central de gás. A instalação é assegurada pelos serviços de logística, não sendo manuseado no dia a dia. |
*Nota: A autonomia real varia consoante o gás utilizado (diferentes coeficientes de compressibilidade entre He, N₂ e CO₂). Os produtos Air Liquide são acondicionados em garrafas de aço macio, alumínio ou aço inoxidável, em função da sua compatibilidade com os materiais. No caso de gases não compatíveis com os materiais comuns, as paredes da garrafa são submetidas a um tratamento.
Conselho de especialista: se consome, em média, mais de uma garrafa L50 por dia, considere a opção de passar para um quadro de 16 garrafas. Estas estão instaladas numa estrutura metálica e estão ligadas por um coletor equipado com uma válvula de saída de gás.
Para necessidades de volumes muito elevados em contínuo, considere a opção de um gerador on-site (para N₂) que, além de garantir a fiabilidade e a qualidade necessárias, permite também a redução dos riscos associados ao manuseamento.
Etiqueta de uma garrafa: compreender o que está a comprar

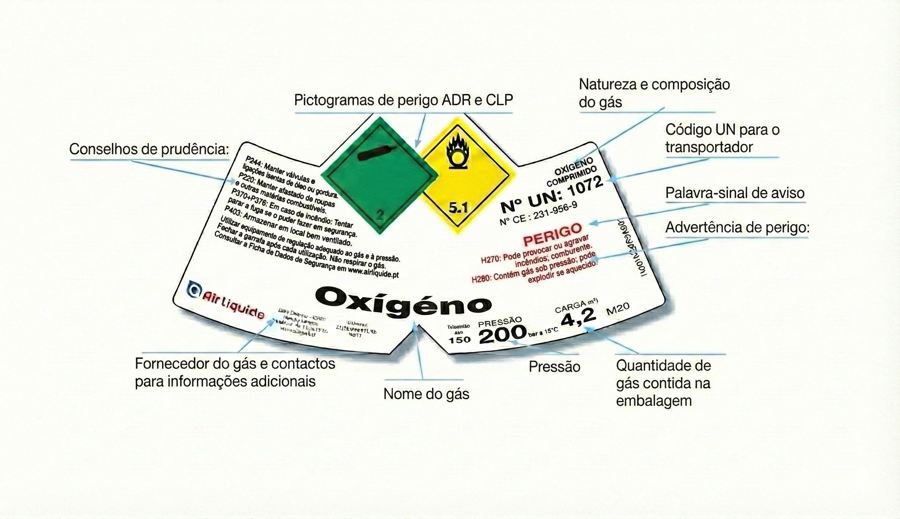

A etiqueta da ogiva (conhecido como "Etiqueta Banana")
Saber ler a informação numa garrafa é a primeira regra de segurança e qualidade. A informação está dividida em duas zonas distintas na garrafa, respondendo a normas diferentes.
Situado na parte superior da garrafa (a ogiva), esta etiqueta cumpre as obrigações regulamentares de transporte e segurança (ADR/CLP). Não apresenta as especificações analíticas detalhadas, mas fornece as informações vitais para o manuseamento:
- Identificação do perigo: os pictogramas em losango (ex.: chama, garrafa de gás sob pressão, crânio e tíbias cruzadas).
- Identificação regulamentar: no caso das misturas, a lista dos componentes que conferem perigosidade é indicada aqui.
- Gestão de riscos: as advertências de perigo (Frases H) e os conselhos de prudência (Frases P).
- Rastreabilidade logística: o nome e morada do fabricante, bem como o número de lote para permitir consultar o histórico de produção.
Cor da ogiva
A norma EN 1089-3 padroniza a identificação das garrafas de gás na Europa.
Para os gases puros, esta norma impõe um código de cores específico aplicado exclusivamente na ogiva, de acordo com o risco principal do conteúdo (ex.: tóxico, inflamável, etc.). Esta norma não se aplica aos quadros. As garrafas em conformidade distinguem-se por apresentarem duas letras "N" marcadas na ogiva; a ausência desta marcação indica a conformidade com normas anteriores.
Regras gerais
| Principais cores de "risco" | "Risco" | Aplicável |
|---|---|---|
Amarelo | Tóxico e/ou corrosivo | Aos seguintes gases puros: amoníaco, arsina, tricloreto de boro, trifluoruro de boro, monóxido de carbono, cloro, diclorossilano, brometo de hidrogénio, cloreto de hidrogénio, fluoreto de hidrogénio, sulfureto de hidrogénio, monóxido de azoto, dióxido de azoto, trifluoreto de azoto, fosfina, tetrafluoreto de silício, dióxido de enxofre e hexafluoreto de tungsténio. |
Vermelho | Inflamável | Aos seguintes gases puros: 1,3-butadieno, n-butano, isobutano, 1-buteno, cis-2-buteno, trans-2-buteno, isobutileno, 1-butino, deutério, dimetilamina, dimetiléter, etano, etileno, hidrogénio, metano, cloreto de metilo, metilmercaptano, propadieno, propano, propileno e silano. |
Azul claro | Oxidante | Misturas mais oxidantes do que o ar. |
Verde brilhante | Asfixiante ou inerte (não tóxico, não corrosivo, não inflamável, não oxidante) | Aos seguintes gases puros: Ar, clorodifluorometano (R22), hexafluoroetano (R116), kripton, néon, octafluorociclobutano (RC318), octafluoropropano (R218), hexafluoreto de enxofre, tetrafluoroetano (R134A), tetrafluorometano (R14), trifluorometano (R23) e xénon. |
| Cor | Gas |
|---|---|
Castanho avermelhado | Acetileno |
Branco | Oxigénio |
Azul | Protóxido de Azoto (N₂O) |
Verde escuro | Árgon |
| Cor | Gas |
|---|---|
Preto | Azoto |
Cinzento | Dióxido de Carbono (CO₂) |
Castanho | Hélio |
Casos particulares
No caso das misturas de gases com risco duplo, a ogiva apresenta a cor do perigo principal, à qual se pode adicionar a cor do risco secundário (por exemplo, vermelho adicionado ao amarelo para misturas tóxicas/inflamáveis). Quando estão presentes duas cores, estas são aplicadas seguindo padrões rigorosos: faixas horizontais sobrepostas ou segmentos verticais alternados. Tenha em atenção que estes formatos podem variar consoante o país e que estas regras não se aplicam às garrafas destinadas à área da saúde.
Ficha de especificações (ou Ficha de Produto)
Representa o compromisso contratual das especificações do catálogo (ex.: ALPHAGAZ™ 1). A ficha de produto acompanha as garrafas de gases puros da gama ALPHAGAZ™. Esta fornece todas as informações sobre a garantia e a rastreabilidade da garrafa, definindo os valores máximos garantidos de impurezas que o produto pode conter.
Eis a informação fornecida:
- Especificações do produto;
- Número de lote;
- Pressão;
- Prazo de garantia do produto;
- Tamanho da garrafa (S10, M20, L50, etc.);
- Volume de gás contido na garrafa;
- Assim como conselhos de segurança e de utilização.
Certificado de Análise
É um documento específico associado à sua garrafa (através do seu n.º de lote). Este regista o valor real medido no laboratório de produção. Cada garrafa de mistura de gases é fornecida com o seu próprio certificado, indicando as características da mistura, as informações de rastreabilidade, bem como as garantias.
Tem alguma questão sobre a escolha do tamanho ideal de garrafa de gás para o seu laboratório?
Tecnologia da garrafa: mais do que uma simples válvula
A pureza do seu gás (ALPHAGAZ™ 1 ou ALPHAGAZ™ 2) de nada serve se este for contaminado logo no momento da abertura da válvula. O equipamento da garrafa é a sua primeira linha de defesa contra a contaminação.
A tecnologia SMARTTOP™: a sua garantia de tranquilidade
As garrafas ALPHAGAZ™ estão equipadas com o sistema de válvula inteligente SMARTOP™. Eis por que razão ela simplifica o seu dia a dia:
- Alavanca On/Off: acabaram-se os volantes de abertura bloqueados. Um só gesto basta para abrir ou fechar o gás, o que é vital em caso de emergência.
- Manómetro de pressão permanente: equipamento que permite visualizar o nível de gás sem necessidade de montar um redutor ou abrir a válvula. É a solução ideal para a gestão de inventário e controlo de stocks.
- Válvula de Pressão Residual (RPV): é a funcionalidade mais crítica. Impede que a garrafa se esvazie totalmente, garantindo que o ar ambiente não entra para contaminar o interior.
Para as misturas: escolha a válvula LABTOP™ para um maior desempenho
Para as misturas de calibração complexas, a válvula LABTOP™ integra diretamente o redutor. Deixa de ter de montar e desmontar o manorredutor: a garrafa está pronta a utilizar, eliminando os riscos de fuga ou de uma montagem incorreta.
Data da prova hidráulica e Data de validade
A gestão das datas é crítica para evitar desvios instrumentais.
Data da prova hidráulica
É necessário distinguir a data de validade da mistura gasosa da data da prova hidráulica da garrafa, uma informação regulamentar gravada ou inscrita na embalagem (ogiva ou etiqueta). Mesmo que o seu gás ainda esteja válido, a garrafa em si está sujeita a uma inspeção periódica obrigatória para garantir a sua resistência mecânica à pressão. Se esta data da prova hidráulica tiver expirado, a garrafa deve ser obrigatoriamente devolvida à Air Liquide. Já não é possível utilizá-la em total segurança sem ser submetida a um novo controlo técnico (prova hidráulica). Antecipar este prazo é um reflexo de segurança para evitar qualquer risco no seu laboratório.
Data de validade e escolha do tamanho da garrafa
No momento da sua encomenda, o prazo de garantia de estabilidade (ou prazo de conservação) é um critério de escolha determinante para o formato da sua garrafa. Este período, durante o qual a Air Liquide garante que a mistura permanece homogénea e conforme, varia consoante a reatividade dos componentes (algumas misturas têm garantia de 36 meses, outras muito menos).
A relação com o tamanho da garrafa a escolher é direta: se optar por um tamanho com um volume elevado (como uma garrafa do tipo L50) para um gás de estabilidade curta, corre o risco de ultrapassar a data de validade antes de ter consumido todo o conteúdo da garrafa. Nesse caso, o gás perde o seu valor metrológico e torna-se inutilizável. Nestas situações, o ideal seria adquirir um tamanho intermédio, como a M20, por exemplo. Adaptar o volume da garrafa ao seu projeto analítico real permite evitar o desperdício.
Nota: A data de validade (data de fabrico + prazo de estabilidade) é sistematicamente indicada no certificado de análise ou na etiqueta de corpo da garrafa. Uma vez ultrapassada esta data, os componentes podem ter interagido com as paredes da garrafa (adsorção), tornando qualquer calibração inválida.
O conselho do especialista: Para os gases reativos com um prazo de validade limitado, privilegie tamanhos de garrafa mais pequenos (como as garrafas de 10 litros). Adaptar o volume da garrafa ao seu consumo real durante o período de garantia permite evitar o desperdício e garante a fiabilidade das suas análises até ao fim da garrafa.
Perguntas frequentes
Respostas rápidas às suas questões sobre o tamanho das garrafas de laboratório
P: Quais são os tamanhos de garrafa disponíveis?
R: A Air Liquide disponibiliza uma gama abrangente, que vai desde a pequena garrafa portátil (S10 a L84) aos quadros de grande capacidade, para responder a todas as suas necessidades e volumes de consumo.
P: Qual é a diferença de peso entre uma garrafa L50 de azoto e uma de hélio?
R: A garrafa vazia pesa sensivelmente o mesmo (~ 70-80 kg). No entanto, sendo o Hélio muito mais leve do que o ar, e o Azoto semelhante ao ar, a diferença de peso da garrafa "cheia" é mínima em relação ao peso do aço. A segurança exige que todas as L50 sejam tratadas como cargas pesadas, exigindo obrigatoriamente a utilização de carrinhos de transporte.

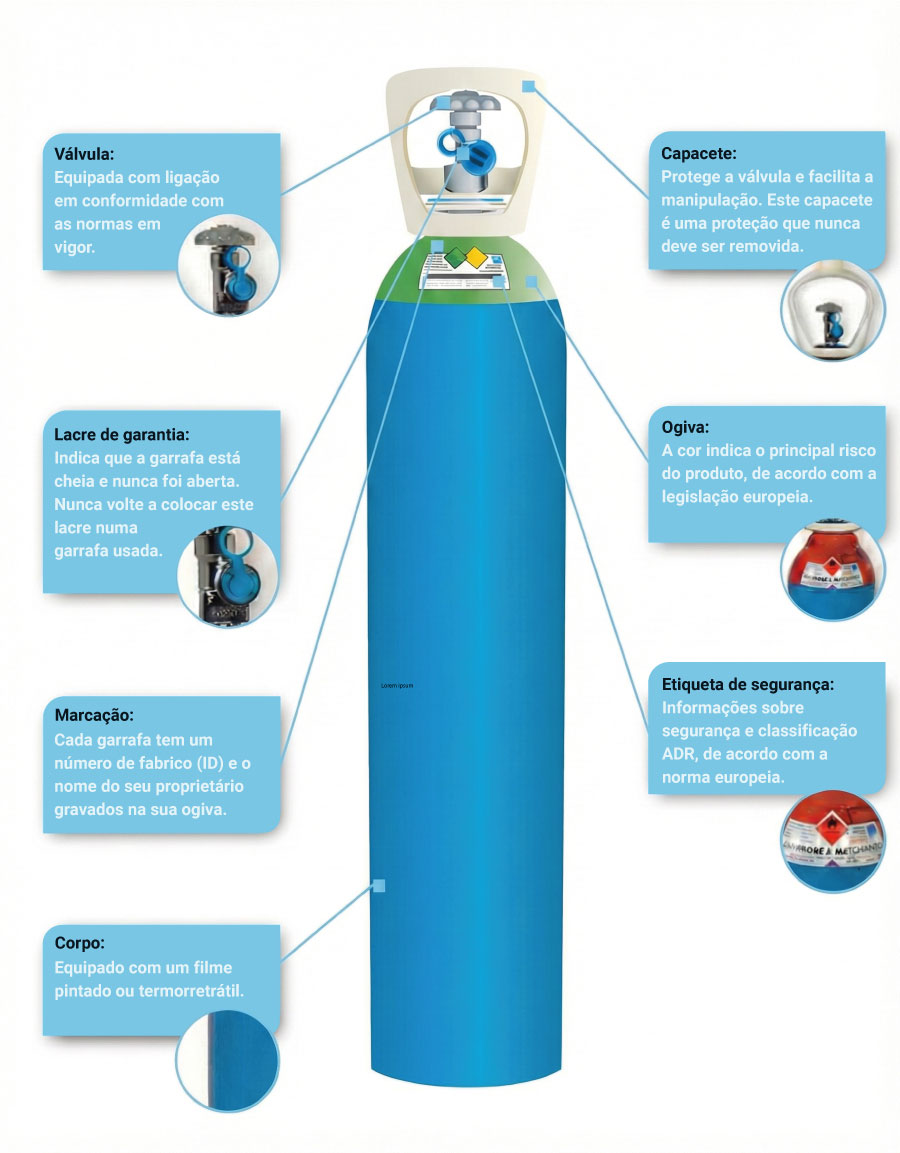

P: Como identificar o conteúdo e os perigos de uma garrafa?
R: A identificação rápida e segura é feita através de vários elementos visuais normalizados presentes na garrafa:
- Ogiva (topo da garrafa): a cor indica o risco principal do produto, de acordo com a legislação europeia (ex.: amarelo para tóxico/corrosivo, vermelho para inflamável, verde vivo para inerte, etc.).
- Etiqueta de segurança: fornece as informações de segurança, a classificação ADR e o conteúdo exato.
- Marcação: gravada na ogiva, indica o número de fabrico e o proprietário.
P: Quais são os equipamentos de segurança presentes numa garrafa?
R: Cada garrafa está equipada de forma a garantir a integridade do produto e a segurança do utilizador:
- Válvula: equipada com uma ligação de saída em conformidade com as normas em vigor.
- Capacete de proteção: fixo ou amovível, protege a válvula e facilita o manuseamento; nunca deve ser desmontada se for do tipo fixo.
- Selo de inviolabilidade: uma cápsula de plástico na válvula garante que a garrafa está cheia e nunca foi aberta.
P: Posso armazenar as minhas garrafas ALPHAGAZ™ ao sol?
R : Recomenda-se que o armazenamento das garrafas seja feito ao abrigo da radiação solar direta e a uma temperatura inferior a 50 °C. O aquecimento exterior excessivo aumenta a pressão interna e pode, no caso de misturas complexas, afetar a estabilidade ou a homogeneidade do gás.
P: O que significa a menção "SMARTOP" na minha fatura?
R : Significa que a sua garrafa está equipada com a válvula ergonómica com alavanca On/Off, manómetro de pressão permanente e válvula de pressão residual (RPV), oferecendo uma segurança e facilidade de utilização superiores às válvulas convencionais.
